• 故障排查

    施耐德ups電源SPM6K--SPM10K故障說明和解決方法

    運行

    使用顯示

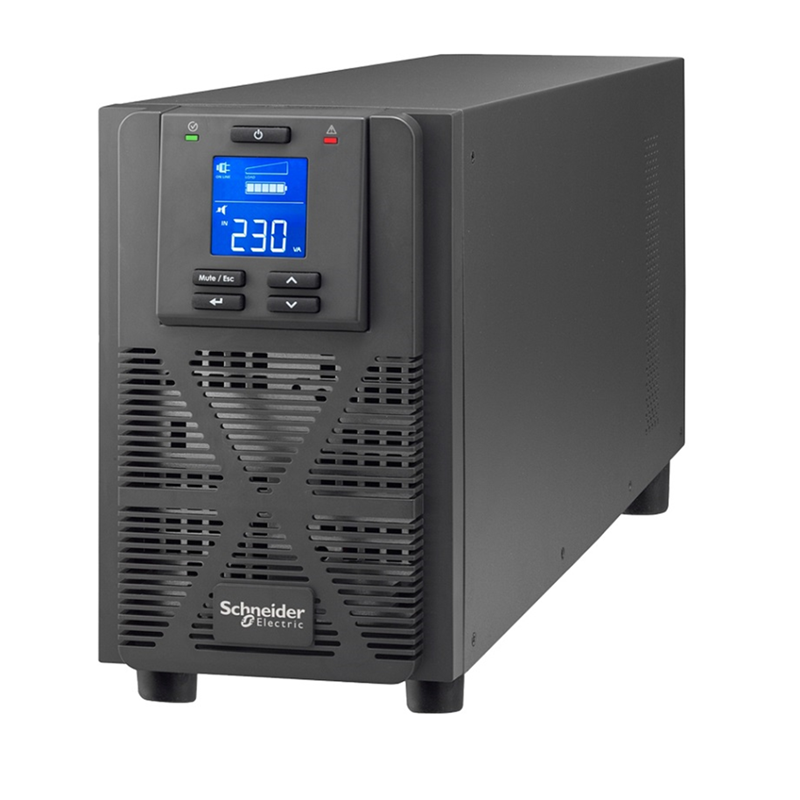

    這些 SPM1KL/SPM2KL/SPM3KL UPS 型號配備了直觀和可配置的 LCD 顯示屏。此顯示屏對軟件界面起到補充 作用,可以傳遞類似信息, 也可用于配置 UPS 設置

    顯示屏包含以下按鍵和指示燈:



    警報和系統錯誤

    狀態指示燈

    每半秒一次的連續嗶聲        電池電量不足狀態 -  電池接近完全放電狀態。 UPS 將要關閉

                       過載情況 UPS 上所連設備消耗的功率超過額定值允許的范圍。

     30  個嗶聲

    (使用電池供電 秒后第 個嗶聲開 )

    電池供電狀態 UPS 正在將電池后備電源提供給所連接的設備。

    蜂鳴器連續響

    警報狀態 UPS 檢測到錯誤。請參閱本手冊的警報和通知

     2.5 秒一個短促嗶聲

    池已斷開。

    連續短促嗶聲半秒,持續 分鐘,  時重復一遍。

    電池損壞(更換)

    每 秒兩個短促嗶聲            事件旁路狀態UPS 檢測到錯誤。所連設備通過旁路繼電器接收市

                           電輸入。






    UPS 顯示參數





    輸出電壓

    Vac

    OUTV

    輸出頻率

    Hz

    OUTHz

    負載水平百分比(最大瓦數或 VA)

    %

    OUT, %

    負載水平(kVA)

    kVA

    OUTkVA

    輸入電壓

    Vac

    INV

    輸入頻率

    Hz

    INHz

    電池電壓

    V DC

    BATV

    所連電池的總 Ah 容量

    Ah

    BATAh

    電池充電狀態

    %

    BAT, %

    剩余電池運行時間

    分鐘

    BAT,

     環境溫度                             ° C                            NUMBERC


     配置

     UPS 參數




    UPS 設置

    使用顯示界面配置 UPS 設置。請參閱配置 UPS  參數部分以編輯參數。

     功能      廠默認設置    用戶可選擇的選項       說明




    輸出電壓

    220 Vac

    220 230 240 VAC

    許用戶在 UPS 在線操作時選擇輸出 電壓。

    聲音報警

    啟用

    用、禁用

    當設置為禁用或按下顯示面板靜音按 鈕時, UPS 的聲音警報將靜音。

    最小旁路電壓

    輸出電壓設置值

    - 15%

    - 15%, -20%, -25%,

    -30%

    UPS  采用內部旁路操作時向連接設備提

    供的最低電壓。

    最大旁路電壓

    輸出電壓設置值

    +15%

    +5%, +10%, +15%,+20%

    UPS  采用內部旁路操作時向連接設備提

    供的最高電壓。

    綠色模式/高效

    模式

    禁用

    啟用/禁用

    當此模式啟用時,只要輸入電壓處于所 配置輸出電壓的± 5%范圍內,  和所配 置輸出頻率的± 3 Hz 范圍內,所連設備 即會通過旁路繼電器接收市電輸入電  源。在模式下逆變器關閉。

    如果市電輸入超出范圍,逆變器會打 開。 負載轉移到在線模式或電池  式。 所連設備的供電可能中斷最長 10 毫秒。

    最低電池容量設

    0%

    0%, 15%,50%,90%,

    低電量關機后, 電池必須充電至規定的 水平才能重新向連接設備供電。

     電池低電量報警  2  鐘       分鐘、 分鐘、 分鐘  電池運行時間僅剩 分鐘時,持續低

                             、10 分鐘           電量警報。如果工作系統需要延長關機

                                              報警時間, 可以增加報警間隔時間

                                          設置值。



    高級顯示屏導航


    疑難解答

    使用下列圖表解決安裝和操作期間出現的小故障。請參閱施耐德電氣信息技術網站www.xiaonimei.net

    以獲得處理復APCUPS電源問題的幫助信息。

    image.png問題和/或可能的原因

    市電輸入可用或沒有電源輸出時 UPS 不會打

    UPS 沒有打開。


    按鈕,打開 UPS

    UPS 未連接到市電電源。

    檢查 UPS 電源和市電電源之間的電源電纜在其兩端的連 接是否安全。

    參閱本手冊12 頁的啟動設置

    UUPS 上的輸入熱斷路器未閉合。

    按后面板上的輸入熱斷路器重置按鈕。

    連接到輸入市電時,UPS  在電池模式下運行



    輸入電壓或頻率太高、太低或不穩定。

     UPS 連接到其他電路上的其他插座。測試市電電源以 設備接收輸入電源。

    如果顯示屏已打開,請導航并檢查輸入電壓和頻率

    接到電池的 UPS 沒有給所連設備供電。


    UPS 沒有打開。

    如果 UPS 已關閉(顯示屏未打開),請按照第 8 啟動 UPS”中的步驟操作。

    電池電量不足切斷。 UPS 可能由于停電導致 電池放電,或電池電量不足導致輸出關閉。

    等候市電恢復后給電池充電。要在市電恢復后打開輸出 ,請按 image.png 按鈕。

    UPS  長時間發出嗶嗶聲

    使用電池運行時 UPS 操作正常。        UPS 檢測到錯誤。請參閱本手冊第 16頁的警報和通知


     LED 亮起。 UPS 顯示警報消息并發出連續的嗶嗶聲。

    UPS 檢測到故障。                 請參閱本手冊第 18 頁的告警指示


    即使報警 LED 亮起時UPS 也不發出聲音

    聲音警報被禁用。                 更改 UPS 配置以啟用聲音警報。


    UPS 無法提供足夠的延時時間。

    UPS 電池由于最近停電而放電。

    長時間斷電后電池需要充電。如果電池經常使用而不正確充 電或經常在較高溫度下工作,會加快電池的耗損。

    電池的使用壽命即將結束。

    如果電池壽命將盡,即使更換電池指示燈尚未點亮,也請考 慮更換電池。請參閱本手冊第 8頁的啟動設置

    問題和不可能的原因                       解決方案

    UPS 不能關閉

    沒有正確按下關機按鈕

     image.png 按鈕直至聽到嗶嗶聲以關閉 UPS

    市電輸入電源可用。

    如果市電輸入電源可用,不能關閉 UPS 邏輯電源。 要關閉 UPS,請關閉市電輸入電源并按image.png按鈕。聽到嗶嗶聲 松開。

    UPS 處于旁路模式且 LED 沒有亮起紅色

    UPS 處于綠色模式。

    若不想要,可禁用綠色模式。

    UPS 被配置為保持在旁路模式。

    更改配置以退出旁路模式。

    甚至在溫度過高警報清除后 UPS 仍處 于旁路模式。

    將所連負載減少到 <90%  以將 UPS 切換到在線模式。

    UPS 遇到過載情況并轉換到旁路。

    所連設備超出了施耐德電氣信息技術網站www.xiaonimei.net 規范中定義的大負載

    在過載消除前, 報警將持續。從 UPS 斷開不必要的設備 消除過載問題。

    只要在旁路模式下而且斷路器不跳閘,施耐德UPS 就持續供電; 在市電電壓中斷的情況下, UPS 將不提供電池電源。

    UPS 檢測到錯誤并轉換到旁路。

    請參閱本手冊第 16頁的警報和通知
