施耐德ups電源SPM1K--SPM3KL故障說明和解決方法

每 30 秒 4 個嗶聲

(使用電池供電 4 秒后第 1 個嗶聲開 始)

電池供電狀態 - UPS 正在將電池后備電源提供給所連接的設備。

蜂鳴器連續響

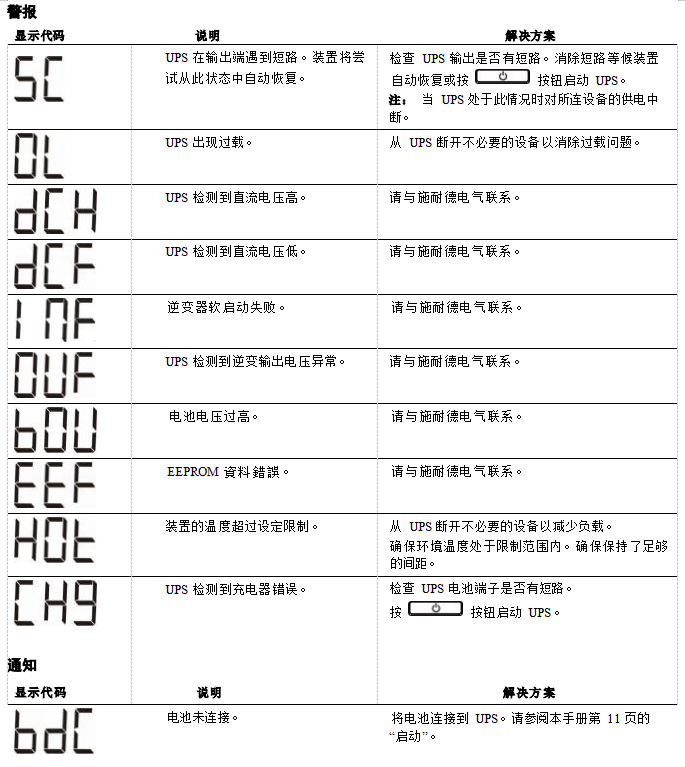

警報狀態 - UPS 檢測到錯誤。請參閱本手冊的“警報和通知”。

每 2.5 秒一個短促嗶聲

電池已斷開。

連續短促嗶聲半秒，持續 1 分鐘， 每 5 小時重復一遍。

電池損壞(更換)

輸出頻率

Hz

OUT, Hz

負載水平百分比(最大瓦數或 VA)

%

OUT, %

負載水平(kVA)

kVA

OUT, kVA

輸入電壓

Vac

IN, V

輸入頻率

Hz

IN, Hz

電池電壓

V DC

BAT, V

所連電池的總 Ah 容量

Ah

BAT, Ah

電池充電狀態

%

BAT, %

剩余電池運行時間

分鐘

BAT,  分

聲音報警

啟用

啟用、禁用

當設置為“禁用”或按下顯示面板靜音按 鈕時， UPS 的聲音警報將靜音。

最小旁路電壓

輸出電壓設置值

- 15%

- 15%, -20%, -25%,

-30%

UPS  采用內部旁路操作時向連接設備提

供的最低電壓。

最大旁路電壓

輸出電壓設置值

+15%

+5%, +10%, +15%,+20%

UPS  采用內部旁路操作時向連接設備提

供的最高電壓。

綠色模式/高效

率模式

禁用

啟用/禁用

當此模式啟用時，只要輸入電壓處于所 配置輸出電壓的± 5%范圍內，  和所配 置輸出頻率的± 3 Hz 范圍內，所連設備 即會通過旁路繼電器接收市電輸入電  源。在模式下逆變器關閉。

如果市電輸入超出范圍，逆變器會打 開。 負載轉移到在線模式或電池模  式。 所連設備的供電可能中斷最長 10 毫秒。

最低電池容量設 置

0%

0%, 15%,50%,90%,

低電量關機后， 電池必須充電至規定的 水平才能重新向連接設備供電。

UPS 未連接到市電電源。

檢查 UPS 電源和市電電源之間的電源電纜在其兩端的連 接是否安全。

請參閱本手冊第 11 頁的“啟動”。

UPS 上的輸入熱斷路器跳閘。

按后面板上的輸入熱斷路器重置按鈕。

電池未連接。

將電池連接到 UPS。請參閱本手冊第 11 頁的“啟動”。

電池電量不足切斷。 UPS 可能由于停電導致 電池放電，或電池電量不足導致輸出關閉。

等候市電恢復后給電池充電。要在市電恢復后打開輸出電 源，請按  按鈕。

電池的使用壽命即將結束。

如果電池壽命將盡，即使更換電池指示燈尚未點亮，也請考 慮更換電池。請參閱本手冊第 11 頁的“啟動”。

市電輸入電源可用。

如果市電輸入電源可用，不能關閉 UPS 邏輯電源。 要關閉 UPS，請關閉市電輸入電源并按按鈕。聽到嗶嗶聲 松開。

UPS 被配置為保持在旁路模式。

更改配置以退出旁路模式。

甚至在溫度過高警報清除后 UPS 仍處 于旁路模式。

將所連負載減少到 <90%  以將 UPS 切換到在線模式。

UPS 遇到過載情況并轉換到旁路。

所連設備超出了施耐德電氣信息技術網站www.xiaonimei.net 規范中定義的“最大負載”。

在過載消除前， 報警將持續。從 UPS 斷開不必要的設備 以消除過載問題。

只要在旁路模式下而且斷路器不跳閘，UPS 就持續供電； 在市電電壓中斷的情況下， UPS 將不提供電池電源。

UPS 檢測到錯誤并轉換到旁路。

請參閱本手冊第 14 頁的“警報和通知”。
