施耐德APCUPS電源Smart-ups指示燈標識代表什么意思？

施耐德APCUPS電源Smart-UPS系列 前面板指示燈簡介

Smart-UPS系列UPS前面板:

在線- 當UPS向連接設備提供市電時，在線指示燈就會發亮，反之則不會。

電池供電-UPS正在將電池能量提供給所連接的設備。

旁路-旁路 LED燈亮起表示UPS處于旁路模式。市電電源在以旁路模式運

     行期間被直接送達連接的設備。旁路模式運行是內部UPS故障、過載或者

     用戶通過附件或手動旁路開關啟動的命令所產生的結果。在UPS處于旁路

     模式時不能使用電池運行。

過載-當發生過載情況時，UPS發出持續警報聲且指示燈發亮。

故障-UPS 檢測到內部故障。請參考本手冊中的“故障檢測”。

電池斷開- 電池斷開時，更換指示燈閃亮，且每兩秒發出一聲短的“嗶”聲。

人工自檢-按住TEST按鈕并保持幾秒鐘以啟動自檢

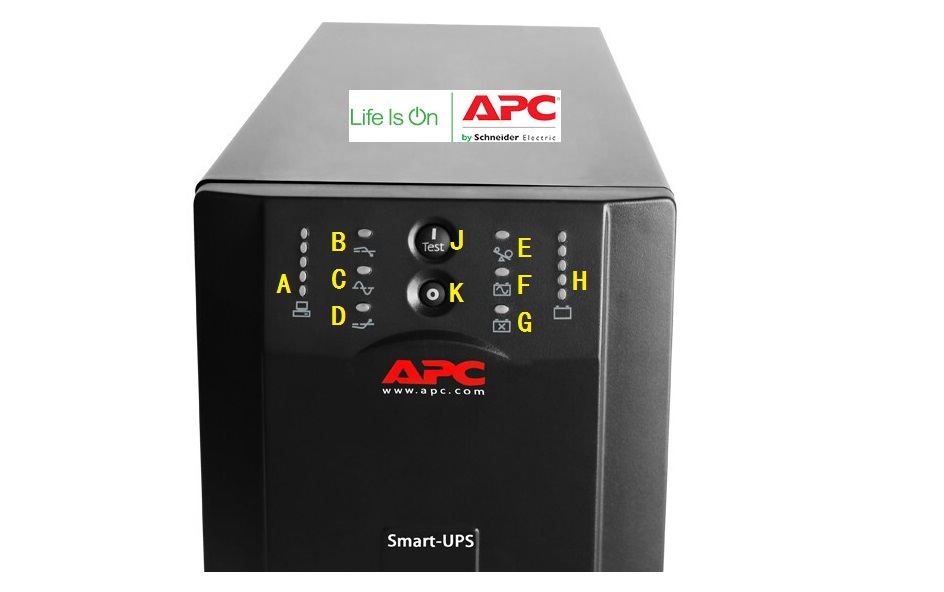

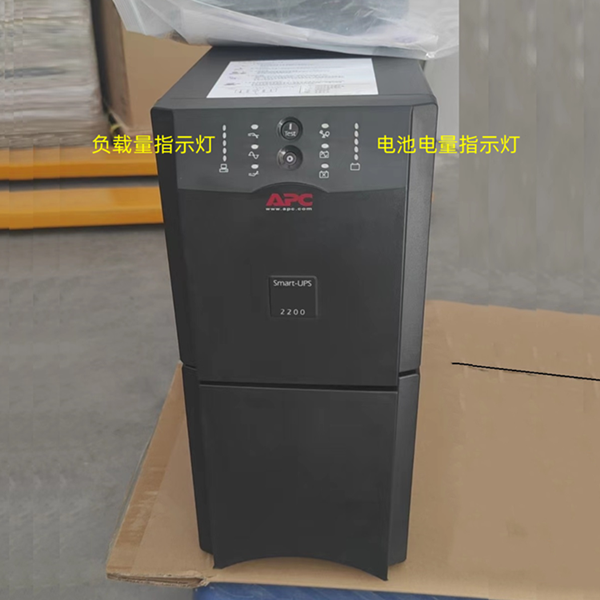

A、負載容量指示燈:這5個指示燈顯示負載容量。從下向上依次是17%，34%，51%，68%，85%。例如，如果三個指示燈亮著,表示此時UPS連接―的負載為其容量的51%至68%。要徹底測試整個系統，以確保UPS不會過載。

B、在線狀態指示燈:

UPS接通市電，向連接的設備提供電源,外部電壓過高時施耐德UPS自動調節電壓。

C.在線狀態指示燈:

UPS接通市電，向施耐德UPS電源負載端連接的設備提供電源。

D、在線狀態指示燈:

UPS接通市電，向連接的設備提供電源,外部電壓過低時施耐德UPS自動調節電壓。

E、過載指示燈:

當發生過載情況（即連接的設備超過UPS所定義的“負載”)時，UPS會發出持續警報聲，此燈亮。

F、電池供電指示燈:

當市電失效時，UPS可以在一段時間內用其內部電池向連接的設備供電。用電池供電時，UPS每隔30秒鐘發出一次警報（4聲“嘟”聲)。當UPS返回在線操作時，警報停止。

G、更換電池指示燈:

如果電池未能通過自檢，UPS會發出短促的“嘟”聲，持續1分鐘，更換電池指示燈會同時亮。如果更換電池指示燈閃爍，表示電池的連接被斷開了。UPS每隔5動時將重復警報一次。這時應檢查電池組是否已正確連接。如果已正確連接，則在―對電池充電24小時后進行自檢，以確定是否需要更換電池。如果電池通過自檢，警報會停止。

H、電池充電指示燈/市電電壓:

這5個指示燈顯示UPS電池當前儲電量占電池容量的百分比。從下向上依次是0%, 24%,48%,72%,96%。當5個燈全部亮時，表示電池已充滿電。當電池容量減少時，燈百上而下逐個熄滅。當電池容量過低時，所有亮著的燈（對應于給定容量）都會閃爍，UPs不停發出“嘟嘟”聲以宗警告。低電池告警的時間，可以用終端模式或通過 PowerChute軟件來更改。按下并按住開機按鈕，這5個指示燈將顯示市電電壓。從下向上依次是192V，210V，229V，248V，266V。

J:開機/自檢按鈕，長按3--5秒施耐德UPS電源進入自檢模式。

K、關機按鈕
